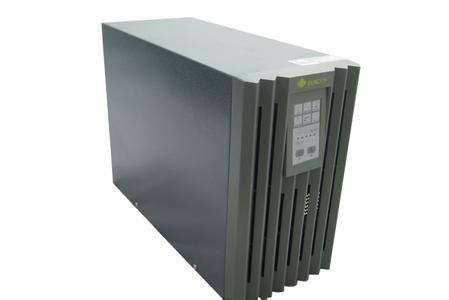

山顿高频6-20K
产品名称：高频在线式SD/SE系列
产品型号：SE6KNTB(L)-SE20KNTL
额定容量：4200W-14000W
外观尺寸：260×570×717
山顿高频在线式SD6000NTL(B)—SE20KNTL技术说明:
● 山顿复兴系列 内置外接电池充电器，用户可根据自己需要配置不同容量的电池，使用方便。
● 先进设计之过负载及短路保护，耐用可靠。
● 内置网络控制接口，可配单机或网络版SENDON UPS自动存盘软件.
● 电子控制线路采用了微型处理器，进一步提升UPS整机的可靠性和稳定性。
|
型号 |
SD6KNTB |
SD6KNTL |
SD10KNTB |
SD10KNTL |
SE10KNTL |
SE15KNTL |
SE20KNTL |
|
|||||||||
|
额定容量 |
6KVA |
10KVA |
15KVA |
20KVA |
|
||||||||||||
|
输入 |
输入配线 |
单相二线+地线 |
三相四线+地线 |
|
|||||||||||||
|
电 压 |
220 (176~276)VAC |
380 (304~478)VAC |
|
||||||||||||||
|
电流 |
31A max |
50A max |
75A max |
100A max |
|
||||||||||||
|
频 率 |
50（46~54）Hz |
|
|||||||||||||||
|
功率因数 |
＞0.98（满载时） |
|
|||||||||||||||
|
输出 |
电 压 |
220VAC |
|
||||||||||||||
|
功率因数 |
0.7滞后 |
|
|||||||||||||||
|
电压误差 |
±1% |
|
|||||||||||||||
|
电流 |
27A |
45A |
68A |
91A |
|
||||||||||||
|
频率误差 |
在正常频率输入范围（该范围可调），同步于输入频率，超过频率范围或在电池模式下，输出频率误差为额定值±0.1% |
|
|||||||||||||||
|
失真度 |
THD＜2%在满载时（线性负载） |
||||||||||||||||
|
过载容量 |
105%-130%负载10分钟后转入旁路，＞130%负载1秒钟后转旁路，1分钟后关闭输出 |
|
|
|
|
|
|
|
|
||||||||
|
电流峰值比 |
3：1 max |
|
|
|
|
|
|
|
|
||||||||
|
操作环境 |
环境温度 |
0℃～40℃ |
|
|
|
|
|
|
|
||||||||
|
环境湿度 |
＜95％ |
|
|
|
|
|
|
|
|
||||||||
|
海拔高度 |
＜1000m |
|
|
|
|
|
|
|
|
||||||||
|
储藏温度 |
0℃～40℃ |
|
|
|
|
|
|
|
|
||||||||
|
外观尺寸（W×D×H） |
260×570×717 |
|
|
|
|
|
|
|
|
||||||||
|
重量(净重)kg |
90 |
35 |
93 |
38 |
39 |
55 |
55 |
|
|
|
|
|
|
|
|
||
