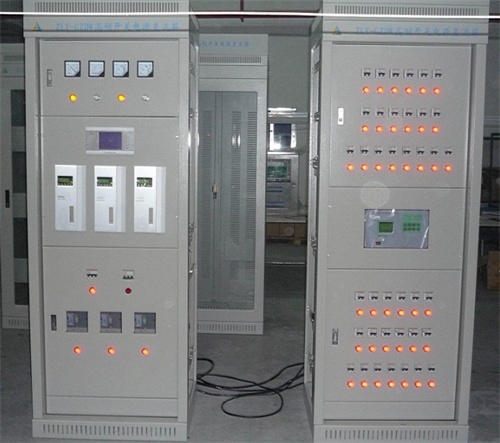

山东直流屏

山东直流屏

工作条件
　　1)工作电源：AC320V~420V，试机电源：AC320V~420V50Hz±10%
　　2)工作环境温度：0℃~45℃
　　3)空气相对湿度：≤85RH
　　4)运行场所：无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好。
　　5)适用范围：DC110V系统，DC220V系统均能满足使用。
　　说明：本说明书的参数设置均以220V系统为例，110V系统参数作相应调整
　　系统配置直流电源系统由多功能监控模块，高频开关充电模块，电池模块、直流馈出等几部分组成。
　　直流系统监控模块直流屏多功能集中监控模块是自行开发，全数字化控制、保护、管理、测量的新型直流监控装置。装置硬件高度集成化，采用单板结构（Allinone），内含绝缘监察、电池检测、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁符合用户使用习惯。
　　调试方法
　　1、首先检查一次和二次回路接线是否正确-主要是查致命错误，比如说弱电接口接上强电了，应该接入直流信号却接入交流信号了，还有就是短路问题。
　　2、避免了以上的原因，断开所有的断路器和保险，接通交流电源，测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。
　　3、交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。
　　4、充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打翻。
　　5、一次接通馈出开关，分别测量馈出开关对应的端子电压和电压极性是否正确。
　　6、上述内容为一次回路的调试，上述步骤测量调试完毕后，接通监控电源。
　　7、监控上电后，观察监控显示是否正常和各个检测模块是否工作正常。
　　8、监控装置通电正常后，首先查看监控显示器上的报警信息，如果有报警信息，则按照报警信息查找相关问题，如没有，则查看监控装置显示的电压值、带上负载的电流值、开关量信息等。
　　9、监控上的主要模拟量、开关量信息经查看并测试正常后，开始测试直流母线的绝缘报警及支路接地阻值，一般220V系统可以用25-100K电阻测试，110V系统可以用7-100K测试。
　　10、电池巡检测试，最好将规定路数的电池都接入电池巡检，测试整体性能，如现场条件不够，可以拿单节电池依次测试。
　　至此为止，调试完毕，剩下的就是检查元器件安装紧固、导线与元器件是否有松动及工艺问题了。
