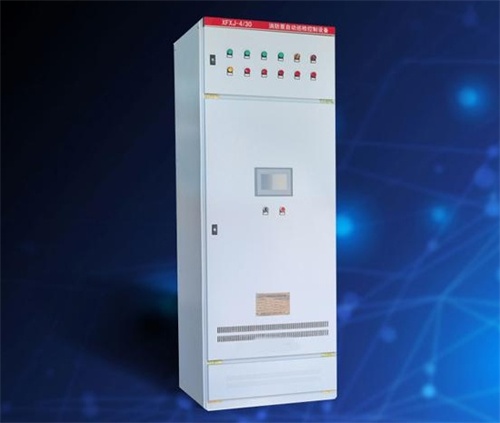

产品概述
a) ZG-XFXJ-（）型消防自动巡检控制设备是我公司近年来研制开发的新型电控产品，本产品主要用于企事业单位消防系统消防水泵、消防风机的日常巡回检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵、消防风机的自动巡回检测，通过自动巡检，使消防水泵、消防风机长期保持在可靠的运行状态。
b) 设备名称：消防水泵自动巡检控制设备
C) 规格型号：ZG-XFXJ-10
d) 型号组成及内容：ZG—XFXJ—10—（）中贵电气 消防巡检柜 检最大回路数 巡检水泵的最大功率
e) 使用环境：
环境温度：-10~+40C
环境湿度：0~9%且无结露
环境中不含腐蚀、油性、灰尘及可燃性气体通风良好、避免阳光直接照射
规格范围：
额定电压：三相五线制380V
额定电流：AC 20-250A
巡检最大功率：单台水泵160KW（特殊可定做）
巡检回路：按要求
巡检周期：24小时
单泵巡检时间：10分钟（可根据用户要求设定）
控制方式：系统采用PLC控制，通过触摸屏进行数据设定，触摸屏界面显示巡检运行参数，可以实现手动/自动巡检操作，界面采用中文菜单并具有记忆功能，完成对故障时的参数记忆。
产品特点
a) 消防泵巡检控制柜主要由总电源自动断路器、变频调速器、交流接触器、可编程序控制器、小型继电器、触摸屏等电器元件组成，变频调速器输出频率设定为10周低频频率，触摸屏用来设定消防水泵的巡检周期和时间，在可编程序控制器的控制下，变频调速器经交流接触器分别对被检测的消防水泵低频供电，使消防水泵、消防风机按设定的周期低速运行，达到巡廻检测的目的。当火警发生时，可编程序控制器接到消防命令，巡检柜自动瞬时停止工作，同时发出信号，启动消防配电柜给消防水泵、消防风机供电，实现灭火的功能。
( b) 巡检柜面板设有数字电流表、巡检信号灯、手动/自动选择开关、电笛解除按钮和紧急停止按钮，正常情况下手动/自动选择开关设置在自动位置，巡检柜按触摸屏设定的周期和时间运行；也可以在手动状态下分别巡检单台水泵、风机。
( c) 巡检设备具有过电流、过电压、欠电压、缺相等保护功能，并设有过流故障信号灯，发生故障时巡检柜发出声光报警信号，触摸屏显示具体故障水泵、风机的位置。
( d) 巡检柜采用小型触摸屏进行数据设定，通过界面显示巡检运行参数，操作采用中文菜单并具有数据记忆功能，完成对故障时的瞬态参数记忆。
产品优点
1．巡检时发生消防会立即停止巡检，瞬时启动消防泵。
2．功能齐全可完成消防主回路及消防水泵、消防风机的低速无压巡检。
3．具有过电压、过电流、短路、缺相等保护。
4．巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。
5．可通过界面显示巡检运行参数。（自选）
6．具有上位电话报警功能。（自选）
7．设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。（自选）
8．具有巡检时故障参数打印功能。（自选）
技术特性
( a) 额定电压：3相380V
( b) 额定电流：AC250A
( c) 巡检最大功率：单台水泵160KW
( d) 巡检回路：最多10回路（特殊要求可以定制）
( e) 巡检周期：24小时，单泵巡检时间：10分钟（巡检周期和时间可根据需要设置）
尺寸、重量
( a) 外形尺寸：单柜1000X800X2000(宽X厚X高)
( b) 重量：不大于600KG
