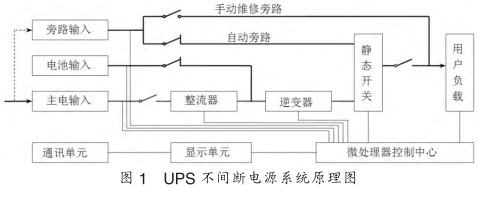

UPS是一个多重保护的交流供电设备。当主电正常时，主电输入经整流开关控制，首先经谐波滤波器，再经主电整流变换成纯净的直流电，滤除主电中的干扰，然后通过逆变器将直流电变换成纯净的正弦交流电输出，同时给蓄电池充电；当UPS连接上电池组时对电池组的电压和电池进行测量，整流器进入电流和电压双环控制，当电池电压低时为恒流模式充电，当电池电压达到浮充电电压时，自动转为恒压充电模式。当主电异常时，则将蓄电池储存的直流电逆变成交流输出，保证用户负载长期处于不断电高质量电源下可靠运行；当逆变器关闭或故障时则自动转为旁路供电。手动维修旁路保证在不断电的情况下对UPS进行维护或检修。
1、微处理器控制中心微处理器（MCU）将输入、输出、电池、环境等数据经高速运算，然后控制整流器、逆变器、静态开关的运行和保护并响应外部的操作指令。
2、整流和充电单元主电输入检测电路将主电输入电压频率和相位信息送到MCU进行运算，主电的电压、频率、相位在正常范围内时，MCU送出整流控制信号，整流电压从0VDC缓慢的上升到额定电压，减小对输入的浪涌电流冲击。由于电池组和直流总线并联运行，整流器同时对电池进行充电，当电池电压低于浮充电压时，整流器工作在恒流模式，此时MCU将电池的充电电流反馈和用户设置的电池容量信息进行计算控制；当电池充至浮充电压时，转为恒压充电模式。同时MCU还根据电池的温度信息对电池进行温度补偿充电，还根据电池的使用情况对电池进行定时维护管理（当电池长时间没有充放电时，MCU自动转为均充模式来激活电池的活性），以延长电池的使用寿命和减少用户的管理负担。
3、IGBT逆变单元在直流总线正常时，MCU发出逆变控制信号，逆变电路通过SPWM驱动信号驱动IGBT逆变桥，经变压器隔离变压、滤波后，输出纯净的正弦交流电。逆变器通过调整驱动信号的脉冲宽度使输出电压从0VAC缓慢的上升到额定电压，通过输出反馈控制使输出稳定；同时检测输出电压、电流对逆变器进行保护。
4、自动和手动旁路单元旁路电路即是将输入通过开关电路直接转换到输出供电。当逆变器关闭或故障时，MCU高速控制静态开关自动切换到旁路供电（<1mS），而不会间断负载的供电。手动维修旁路为在线维修设备时使用，可在设备不断电的情况下对UPS进行检修。
5、显示通讯单元显示单元是将整机的运行状态和数据通过LED和LCD显示出来，同时还通过RS232、RS485、干接点信号、SNMP卡等，配合后台软件实现远程监控。
